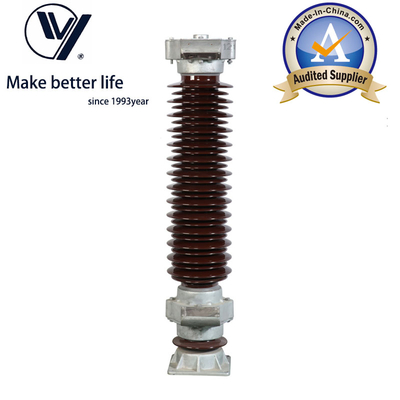

สายล่อฟ้าหุ้มฉนวนพอร์ซเลน 132kV Y10W5-132 สำหรับสถานีย่อย

สายล่อฟ้าหุ้มฉนวนพอร์ซเลน 132kV Y10W5-132 สำหรับสถานีย่อย

MOQ:	3
ราคา:	1

Detail Information

Product Description

Detail Information

ได้รับการรับรอง:

ISO9001

แรงดันไฟฟ้า:

132เควี

ความสูง:

1970มม

ระยะทางที่คืบคลาน:

4250มม

แรงดันไฟฟ้าสูงสุดของระบบ:

145/161kV

ระดับการปล่อยสาย:

2/3/4

แรงกระตุ้นกระแสไฟฟ้าระยะยาว:

600/800/1000A

แรงกระตุ้นกระแสไฟฟ้า 4/10μs:

100kA

สายฟ้าแรงกระตุ้นทนต่อ:

650kV

แรงดันไฟฟ้าความถี่ทนต่อความทนทาน:

275KV

เอ็มคอฟ:

106kV

ปัจจุบัน:

10kA

แรงดันไฟฟ้าตกค้าง (5ka):

396kV

8/20μsแรงดันตกค้าง:

334kV

การสลับแรงดันไฟฟ้าตกค้าง:

263kV

แรงดันอ้างอิง 1MA DC:

192kV

เน้น:

สายล่อฟ้าพอร์ซเลน 132kV

สายล่อฟ้าสถานีย่อย Y10W5-132

อุปกรณ์ป้องกันไฟกระโชกพอร์ซเลนแรงดันสูง

Product Description

อุปกรณ์ป้องกันไฟกระชากแบบ Porcelain Housing 132kV - รุ่น Y10W5-132

ข้อมูลจำเพาะของผลิตภัณฑ์

คุณสมบัติ	ค่า
หมายเลขรุ่น	Y10W5-132
การติดตั้ง	อุปกรณ์ป้องกันไฟกระชากแบบขนาน
การใช้งาน	สถานีย่อย
ขนาด	ใหญ่
แรงดันไฟฟ้าใช้งาน	แรงดันไฟฟ้าสูง
วัสดุ	ZnO
ระยะห่างผิวฉนวน	4250 มม.
ตัวเรือน	พอร์ซเลน
ระดับการปล่อยประจุไฟฟ้า	3
ข้อมูลจำเพาะ	IEC 60099-4

คุณสมบัติหลัก

ประสิทธิภาพและความน่าเชื่อถือทางไฟฟ้าที่เหนือกว่า
การออกแบบน้ำหนักเบาเพื่อการติดตั้งที่ง่ายขึ้น
โครงสร้างป้องกันการระเบิดและแตก
ประสิทธิภาพยอดเยี่ยมในสภาพแวดล้อมที่มีมลพิษ
การออกแบบที่ทนต่อการทำลาย
การป้องกันการซึมผ่านของความชื้น
ความแข็งแรงทางกลสูง
ไม่ไวต่อรังสี UV
ทนทานต่อโอโซนและโคโรนาได้ดีเยี่ยม
ความต้านทานการติดตามที่เหนือกว่า

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าพิกัด	132kV
ความสูง	1970 มม.
ระยะห่างผิวฉนวน	4250 มม.
แรงดันไฟฟ้าสูงสุดของระบบ Um	145/161KV
ระดับการปล่อยประจุไฟฟ้า	2/3/4
กระแสไฟกระชากระยะเวลานาน	600/800/1000A
กระแสไฟกระชาก 4/10 μs	100KA
ทนต่อแรงกระแทกจากฟ้าผ่า	650KV
ทนต่อแรงดันไฟฟ้าความถี่กำลัง	275KV

ข้อมูลจำเพาะโดยละเอียด

พารามิเตอร์	ค่า
MCOV (kV)	106
กระแสไฟพิกัด (kA)	10
แรงดันไฟฟ้าตกค้างของแรงกระตุ้นสูงชันที่ 5kA (kV)	396
8/20µS แรงดันไฟฟ้าตกค้างของกระแสไฟกระชากฟ้าผ่า (ค่าสูงสุด) ที่ 5kA (kV)	334
แรงดันไฟฟ้าตกค้างของกระแสไฟกระชากสวิตชิ่ง (ค่าสูงสุด) ที่ 1kA (kV)	263
แรงดันอ้างอิง DC 1mA (kV)	192
กระแสไฟกระชากระยะเวลานาน 2mS (A)	850
4/10µS แรงกระตุ้นกระแสไฟสูง (kA)	100
